Product's Introduction
제품소개
ㆍ제품명 구역제어장치(구역제어기)
ㆍ영문명 LOCAL CONTROL UNIT

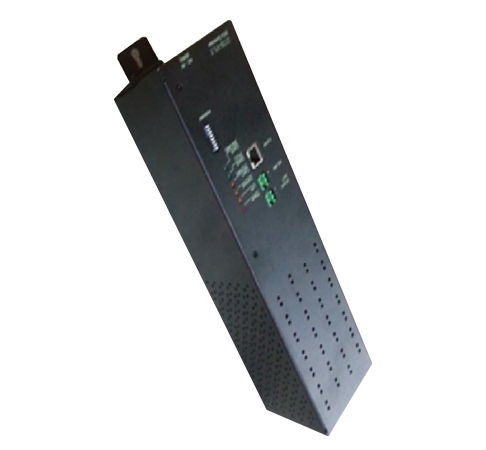

구역제어장치(구역제어기)
LOCAL CONTROL UNIT





Feature
· 상위통신 : 중앙제어기 RS-485 통신(16채널)
· 하위통신 : 유도전광판(RS-485), 초음파센서(PLC방식) 127개 접속
· 접속부하 : DC POWER LINE 750mA
· 주차면 초음파센서로부터 차량의 주차여부 검지 상황을 연산 판정하여 상위Controller(SCU)로 전송한다.
· 주차면 센서의 Scan제어 및 주차공간 표시등, 층별상황판, 블럭유도등, 비상스위치, 통로센서에 정보를 제공하고 제어한다.
· 상위Controller(SCU) 및 주차유도 서버와 통신이 두절되어도 하위 전체 시스템은 이상없이 작동한다.

Specification
· 입력전원 : AC100V ~ 250V 10%, 50/60HZ
· 출력전압 : DC 24V
· 소비전력 : 18W (센서 127개 / 공간표시등 10개 / 연결동작 시)
· 설정 그룹 수 : 31개 (1개 그룹 최대 32대)
· 상위통신 : TCP/IP
· 상위통신 접속대수 : 최대 63대 연결
· 하위통신 : 무극성 2선식 PLC통신 방식

통로센서
SLOPE SENSOR
주차유도 서버
PARKING GUIDE SERVER

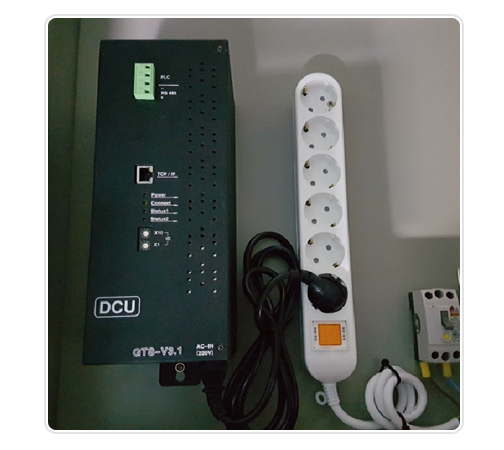

구역제어장치(구역제어기)
LOCAL CONTROL UNIT
주차공간표시등
ULTRA SONIC INDICATOR
초음파센서
ULTRA SONIC SENSOR
차량유도등
PARKING GUIDANCE LAMP
입구표시만차등
ENTERNCEFULL DISPLAY LAMP
출차주의등
EXIT ALERT LAMP
장내경보등
INTERNAL ALARM LAMP
