Product's Introduction
제품소개
ㆍ제품명 초음파센서
ㆍ영문명 ULTRA SONIC SENSOR
초음파센서
ULTRA SONIC SENSOR





Feature
· 동작방식 : 초음파 신호를 발산하여 반사되는 신호감지

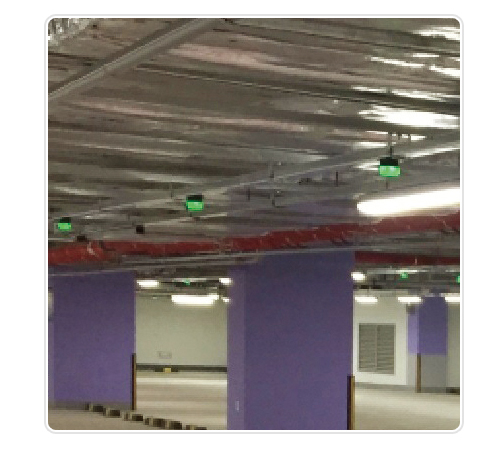

· 설치형태 : 주차면 상단 Race way에 설치 / 옥외 바닥에 설치
· 통신방식 : 각 센서별 고유 2D 신호 전송
· 주차장의 각 주차면에 설치되며 초음파 신호를 방출하며 물체의 有/無를 감지하는 기능을 한다.
· 각 센서의 초음파 발신부와 수신부가 분리되도록 구성되어 반사되는 초음파에 대한 간섭이 없다.

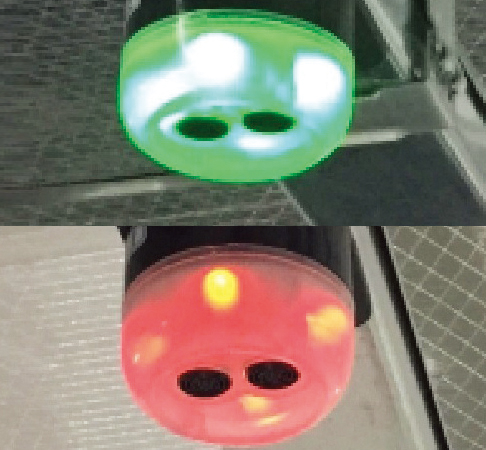

· 이동하는 차량에서 주차면의 상황식별이 가능하도록 LED 램프가 일체형으로 구성되어 있다.
· 별도의 통신 케이블이 없어도 전원통신에 의해 동작되므로 배선이 간편하여 유지보수가 용이하다.
· 주차면에 차량이 없을 경우 센서에 램프가 점등되며, 차량이 주차하면 램프가 소등되어 운전자의 식별이 용이하다.

Specification
· 센서종류 : 초음파센서 송수신 분리형 (천정 RACEWAY 부착형) 40KHz
· 외형재질 : 난연 ABS
· 통신방식 : 무극성 2선식DC POWER LINE(FMO)
· 검지정확도 : 99.9%
· 표시부 : 주차면 표시 일체형(상하 120도, 좌우 360도)
· ID설정 : 1~127
· 사용환경 : 옥내(Indoor) / 옥외(Outdoor)
